Клапаны для жидких сред

Клапаны для жидких сред — это устройства, предназначенные для управления потоком жидкостей в трубопроводных системах. Они широко применяются в водоснабжении, отоплении, химической промышленности, пищевой отрасли и других областях, где требуется точный контроль над движением жидких сред. Клапаны обеспечивают безопасность, герметичность и эффективность работы систем, минимизируя утечки и аварийные ситуации.

Принцип работы и области применения

Клапаны для жидких сред работают по принципу регулирования или перекрытия потока жидкости за счет изменения положения запорного элемента. Конструкция клапана зависит от его типа и назначения. Основные функции клапанов включают: запирание, регулирование, распределение и защиту системы от обратного потока.

Эти устройства незаменимы в системах водоснабжения, отопления, охлаждения, химических реакторах и технологических линиях. Они обеспечивают надёжность и безопасность эксплуатации оборудования, работающего с жидкими веществами.

Виды клапанов для жидких сред:

Защищают систему от обратного потока жидкости:

Обратные клапаны автоматически открываются при прямом потоке жидкости и закрываются при его изменении на обратное. Это предотвращает повреждение оборудования и обеспечивает безопасность системы. Конструкция может быть подъемной, поворотной или дисковой. Подъемные клапаны используются в вертикальных трубопроводах, а поворотные — в горизонтальных. Дисковые клапаны характеризуются компактностью и низкой стоимостью.

Применяются в насосных установках, системах водоснабжения и отопления. Они особенно важны в системах, где обратный поток может вызвать серьезные последствия, такие как повреждение оборудования или загрязнение среды.

Предназначены для полного перекрытия потока жидкости:

Запорные клапаны используются для надёжного перекрытия потока жидкости в аварийных ситуациях или при проведении технического обслуживания. Они отличаются высокой герметичностью и способностью выдерживать высокие давления и температуры. Конструкция может быть параллельной или клиновой, что влияет на их способность работать с разными типами жидкостей. Клиновые клапаны чаще используются в системах высокого давления, а параллельные — в низконапорных системах.

Применяются в системах водоснабжения, отопления и химических производствах. Их надежность делает их идеальным выбором для критически важных участков трубопроводов.

Компактные устройства для регулирования потока жидкости:

Клапаны-бабочки имеют диск, который вращается вокруг своей оси для регулирования потока. Они характеризуются малыми габаритами, низкой стоимостью и простотой монтажа. Однако их герметичность ниже, чем у шаровых или запорных клапанов. Для повышения герметичности могут использоваться резиновые или металлические уплотнители. Клапаны-бабочки доступны в различных исполнениях: с ручным управлением, электроприводом или пневмоприводом.

Применяются в системах водоснабжения, отопления и трубопроводах низкого давления. Их компактность и низкая стоимость делают их популярными в системах, где высокая герметичность не является критичной.

Предназначены для точной регулировки потока жидкости:

Игольчатые клапаны имеют тонкий игольчатый шток, который позволяет точно регулировать поток жидкости. Они отличаются высокой точностью и надежностью. Материалы изготовления включают нержавеющую сталь, латунь и другие сплавы, устойчивые к коррозии. Эти клапаны часто используются в системах, где требуется точное дозирование жидкости.

Применяются в химической промышленности, системах отопления и охлаждения. Их точность делает их незаменимыми в процессах, где требуется строгий контроль над расходом жидкости.

Используются для полного перекрытия потока жидкости:

Задвижки имеют плоский или клиновидный затвор, который перемещается перпендикулярно потоку жидкости. Они отличаются высокой герметичностью и способностью работать с большими диаметрами трубопроводов. Задвижки могут быть с ручным управлением, электроприводом или гидравлическим приводом.

Применяются в системах водоснабжения, отопления и трубопроводах высокого давления. Их надёжность и способность работать с большими объемами жидкости делают их популярными в промышленных системах.

Отличительные особенности

Одной из ключевых характеристик этого вида клапанов является их способность работать с широким спектром жидкостей — от воды и масел до агрессивных химических растворов. Для этого клапаны изготавливаются из материалов, устойчивых к коррозии и воздействию различных веществ, таких как нержавеющая сталь, латунь, бронза или специальные полимеры. Это обеспечивает длительный срок службы даже в сложных эксплуатационных условиях.

Еще одной важной особенностью является конструктивное разнообразие клапанов, которое позволяет подобрать устройство под конкретные задачи. Например, шаровые клапаны обеспечивают быстрое перекрытие потока и высокую герметичность, что делает их идеальными для систем с высоким давлением. В то же время клапаны-бабочки, благодаря своей компактности и низкой стоимости, широко применяются в трубопроводах большого диаметра, где требования к герметичности менее строгие. Игольчатые клапаны, в свою очередь, позволяют точно регулировать расход жидкости, что особенно важно в химической промышленности и лабораторных условиях.

Особое внимание уделяется также способам управления клапанами. Современные модели могут оснащаться ручным управлением, электроприводом или пневматическим приводом, что значительно расширяет возможности автоматизации процессов. Например, в системах водоснабжения и отопления часто используются клапаны с электроприводом, которые интегрируются в системы управления зданием (BMS). Это позволяет дистанционно контролировать поток жидкости, оптимизировать энергопотребление и предотвращать аварийные ситуации, такие как переполнение или замерзание трубопроводов.

Основные производители и их модели:

1. KITZ Corporation — один из крупнейших мировых производителей трубопроводной арматуры, включая клапаны для жидких сред.

• KITZ 10UBV Series Ball Valves — шаровые клапаны из нержавеющей стали, предназначенные для работы с водой, маслами и химическими жидкостями. Применяются в системах водоснабжения и промышленных трубопроводах.
• KITZ 21C Series Check Valves — обратные клапаны с подъемным диском, защищающие системы от обратного потока. Используются в насосных установках и трубопроводных системах.
• KITZ 20K Series Gate Valves — задвижки из ковкого чугуна с высокой герметичностью. Применяются в магистральных трубопроводах и системах высокого давления.

2. Velan Inc. — канадская компания, специализирующаяся на производстве высококачественных клапанов для нефтегазовой, энергетической и химической промышленности.

• Velan BB1 Series Ball Valves — шаровые клапаны с металлическим седлом, устойчивые к экстремальным температурам и давлению. Используются в нефтеперерабатывающей и химической промышленности.
• Velan G Series Globe Valves — глобальные клапаны для точной регулировки расхода жидкости. Применяются в системах автоматического управления и энергетике.
• Velan B Series Butterfly Valves — клапаны-бабочки с резиновым или металлическим уплотнением для регулирования потока жидкости в системах низкого давления. Используются в системах водоснабжения и отопления.

3. Spirax Sarco — британская компания, известная своими решениями для паровых и конденсатных систем, а также клапанами для жидких сред.

• Spirax Sarco CV310 Control Valves — регулирующие клапаны с высокой точностью настройки расхода жидкости. Применяются в системах отопления, охлаждения и технологических процессах.
• Spirax Sarco SV60 Safety Valves — предохранительные клапаны для защиты систем от избыточного давления. Используются в котельных и системах высокого давления.
• Spirax Sarco KE Series Butterfly Valves — клапаны-бабочки для регулирования потока жидкости в системах низкого давления. Применяются в системах водоснабжения и кондиционирования.

4. Parker Hannifin — американская компания, специализирующаяся на производстве высокоточных клапанов для различных отраслей промышленности.

• Parker 15M Needle Valves — игольчатые клапаны для точной регулировки потока жидкости. Используются в лабораторных и аналитических системах.
• Parker 60 Series Ball Valves — шаровые клапаны с высокой герметичностью, подходящие для работы с агрессивными жидкостями. Применяются в химической и фармацевтической промышленности.
• Parker C Series Check Valves — обратные клапаны с компактной конструкцией, обеспечивающие защиту от обратного потока. Применяются в системах водоснабжения и технологических линиях.

5. GF Piping Systems — швейцарский производитель пластиковых трубопроводных систем и клапанов, ориентированных на работу с агрессивными жидкостями.

• GF Type 546 Ball Valves — шаровые клапаны из полимерных материалов, устойчивых к коррозии. Применяются в химической и водоочистной промышленности.
• GF Type 576 Diaphragm Valves — мембранные клапаны для точного управления потоком жидкости. Используются в фармацевтической и биотехнологической промышленности.
• GF Type 567 Check Valves — обратные клапаны с высокой устойчивостью к химическим веществам. Применяются в системах водоочистки и химической промышленности.

6. TLV Corporation — японский производитель высококачественных клапанов, специализирующийся на решениях для паровых и водяных систем.

• TLV COS Steam Traps — паровые ловушки для удаления конденсата из паровых систем. Применяются в промышленных котельных и теплообменниках.
• TLV A3 Series Control Valves — регулирующие клапаны для точного управления потоком пара и воды. Используются в системах отопления и технологических процессах.
• TLV PRV10 Pressure Reducing Valves — редукционные клапаны для снижения давления в паровых и водяных системах. Применяются в промышленных и коммерческих объектах.

7. Alfa Laval — шведская компания, специализирующаяся на производстве высокотехнологичных клапанов для пищевой, фармацевтической и химической промышленности.

• Alfa Laval Unique Mixproof Valves — двухступенчатые клапаны для предотвращения смешивания продуктов в технологических линиях. Применяются в пищевой и напитковой промышленности.
• Alfa Laval LKH Centrifugal Pump Valves — клапаны для центробежных насосов, обеспечивающие надежное управление потоком жидкости. Используются в пищевой и химической промышленности.
• Alfa Laval ThinkTop Valve Control Units — системы управления клапанами для автоматизации процессов. Применяются в фармацевтической и биотехнологической промышленности.

8. Watts Industries — международный производитель инновационных клапанов, широко используемых в системах водоснабжения и отопления.

• Watts LF909 Ball Valves — шаровые клапаны с высокой надёжностью и долговечностью. Применяются в бытовых и промышленных системах водоснабжения.
• Watts 1170 Series Thermostatic Mixing Valves — термостатические смесительные клапаны для поддержания постоянной температуры воды. Используются в системах горячего водоснабжения и отопления.
• Watts LF25A Pressure Reducing Valves — редукционные клапаны для снижения давления в трубопроводных системах. Применяются в жилых и коммерческих зданиях.

9. Emerson — ведущий производитель промышленных клапанов, предлагающий широкий ассортимент решений для управления потоками жидкостей.

• Emerson Fisher™ Vee-Ball™ Rotary Control Valves — регулирующие клапаны с поворотным шаровым затвором, обеспечивающие высокую точность управления потоком жидкости. Применяются в нефтегазовой и химической промышленности.
• Emerson Fisher™ HP Series Ball Valves — шаровые клапаны высокого давления, разработанные для работы в экстремальных условиях. Используются в магистральных трубопроводах и компрессорных станциях.
• Emerson Fisher™ Check Valves — обратные клапаны, защищающие системы от обратного потока жидкости. Применяются в трубопроводных системах и насосных установках.

10. Honeywell — компания с многолетним опытом производства инновационных решений для управления потоками жидкостей.

• Honeywell UDC Series Control Valves — регулирующие клапаны с высокой точностью настройки расхода жидкости. Применяются в системах автоматического управления и энергетике.
• Honeywell Safety Relief Valves — предохранительные клапаны, предназначенные для защиты систем от избыточного давления. Используются в газовых хранилищах и котельных.

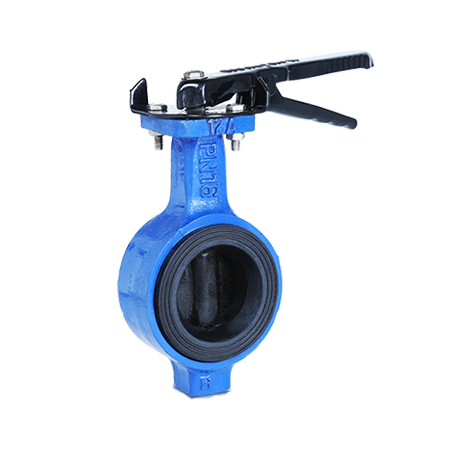

• Honeywell Butterfly Valves — клапаны-бабочки для регулирования потока жидкости в системах низкого давления. Применяются в вентиляции и кондиционировании.

Тенденции и решения, популярные на рынке

Современный рынок клапанов для жидких сред демонстрирует устойчивую тенденцию к внедрению инновационных технологий, направленных на повышение эффективности, надежности и экологичности. Одним из ключевых направлений является разработка "умных" клапанов, оснащенных датчиками и системами мониторинга в реальном времени. Эти устройства позволяют отслеживать параметры потока, давления и температуры, а также прогнозировать возможные неисправности. Такие решения особенно востребованы в нефтегазовой, химической и энергетической отраслях, где предотвращение аварийных ситуаций имеет первостепенное значение.

Еще одной важной тенденцией является переход на материалы нового поколения, которые обеспечивают повышенную устойчивость к коррозии, эрозии и воздействию агрессивных сред. Например, производители все чаще используют композитные материалы, керамику и специальные полимеры, которые значительно увеличивают срок службы клапанов. Это особенно актуально для пищевой, фармацевтической и химической промышленности, где требования к чистоте и безопасности материалов крайне высоки. Кроме того, такие материалы позволяют снизить вес конструкций, что упрощает их монтаж и обслуживание.

Автоматизация и интеграция клапанов в системы управления зданиями (BMS) и промышленными процессами становятся неотъемлемой частью современных решений. Клапаны с электроприводами, пневматическими или гидравлическими исполнительными механизмами позволяют реализовать точное управление потоками жидкости без участия человека. Это особенно важно в условиях растущего спроса на энергоэффективные решения, так как автоматизированные системы способны оптимизировать потребление ресурсов и минимизировать потери. Примером может служить использование термостатических смесительных клапанов в системах отопления, которые поддерживают заданную температуру воды, снижая затраты на обогрев.

Наконец, на рынке наблюдается рост интереса к экологически безопасным решениям. Производители стремятся минимизировать воздействие своих продуктов на окружающую среду, разрабатывая клапаны с низким уровнем выбросов и минимальными потерями рабочей среды. Важным шагом в этом направлении является также внедрение технологий переработки и повторного использования материалов при производстве клапанов. Эти тенденции соответствуют глобальным трендам на декарбонизацию и устойчивое развитие, что делает такие решения особенно привлекательными для компаний, ориентированных на экологическую ответственность.
